隨著大數據的出現及大數據分析技術的發展，大數據應用受到越來越廣泛的關注。大數據具有數據量巨大、數據種類繁多、數據價值密度低以及處理數據時效性要求高等特點[1]。大數據應用需要執行大量計算工作，同時對大數據的處理與存儲也有著低時延、低開銷、高效率等需求?，F(xiàn)在無論是數據中心里的超級計算機還是個人計算機都利用以動態隨機存取存儲器(dynamic random access memory， DRAM)為核心構成的內存架構來管理和存儲大數據，DRAM的可擴展性受限會增加大數據分析的操作時間，從而降低吞吐量，無法高效地對大數據進行存儲和分析。雖然工業界和學術界一直都在軟件方面研究并嘗試解決這一系列的問題，并在一定程度上緩解了現有存儲架構的缺陷，但卻很難獲得本質上的突破。
新型非易失性存儲器(non-volatile memory,NVM)的出現，給傳統的以DRAM為主體構成的內存系統帶來了挑戰，也為優化大數據應用提供了契機。其中，相變寄存器(phase change memory,PCM)被認為是目前有可能取代DRAM作為內存構成的選擇之一。與DRAM相比，PCM具有非易失性、高存儲密度和良好擴展性等合乎大數據存儲技術需求的特征。但是，非易失性存儲器還存在以下問題。
● PCM讀寫不對稱。在性能方面，寫時延相對DRAM較長，會導致訪問內存的時間延長，降低系統的性能;在能耗方面，對PCM進行寫操作比讀操作的能耗要高，會導致更多的能源消耗。
● PCM的耐寫度有限。數據在PCM內存架構上的寫操作分布不均勻會縮短PCM的壽命，也會對存儲在PCM上的數據的安全性造成影響。
由此可見，如果用PCM完全取代DRAM作為構成計算系統的內存，會對計算系統的壽命、性能、能耗和安全性等造成一定的影響。因此，必須有效解決上述問題，才能發揮PCM在優化大數據應用方面的效用，而采用基于PCM和DRAM的混合內存架構是當前的主要方式。
本文從分析大數據應用和NVM的特征入手，旨在分析PCM/DRAM混合存儲架構在優化大數據應用方面的可行性及優化方向。通過研究比較DRAM與PCM不同的組成方案和管理策略，從混合存儲架構的性能優化和能耗優化兩方面分析主要的優化算法和相關的故障處理，并討論未來的優化方向，以達到最大限度地利用DRAM和PCM優勢的目的，為全面利用PCM/DRAM混合內存架構開展大數據應用調度優化提供基礎。
2、 大數據應用及NVM的特征
2.1 典型應用場景下大數據應用特征
隨著大數據概念的出現，學術界和工業界都利用大數據分析技術的優勢開展應用，以提升服務或應用效率，現今大數據典型應用場景有：企業內部大數據應用、物聯網大數據應用、面向在線社交網絡大數據的應用、醫療健康大數據應用、群智感知和智能發電等[2]。這些應用體現了大數據的數字化、全球化、超海量、實時性、價值密度低等特點[3,4]。大數據的應用特征表現在以下兩個方面。
(1)數據處理時效性要求高，處理速度問題突出
許多嵌入式的系統都會產生大量的物理數據，需要?jiǎng)討B(tài)地處理分析這些數據。企業大數據應用也需要實時地對數據的變化做出應對和決策。數據處理的響應時間也從批處理響應時間逐漸轉變?yōu)閷?shí)時的流數據處理響應時間[5]。根據國際數據公司(International Data Corporation)發布的名為《大數據，更大的數字身影，最大增長在遠東》的研究報告，預計到2020年，數字宇宙規模將達到40 ZB[6]。這些均表明大數據時代對數據處理效率有著迫切的需求。
(2)數據精確性要求高
數據來源的多元化降低了數據的可靠度和質量，但是面向大數據的計算系統需要追求高并發、高性能讀寫訪問、低功耗等特性，其精確需求難以很好地滿足。
2.2 大數據應用在傳統存儲架構下的瓶頸
大數據應用的特征使大數據處理存在很多困難，在傳統存儲架構下，計算機內存容量有限、輸入/輸出壓力大等缺陷使大數據處理效率低、能耗高。大數據應用面臨操作(分析、查詢等)時延長、能源消耗大和存儲容量有限這3個瓶頸。
(1)操作時延長
在傳統的馮·諾伊曼結構中，CPU的處理速率遠快于內存的處理速率，當CPU需要在大量的資源或數據上執行一些簡單的指令時，由于I/O流量與CPU的工作效率相差太大，計算機運行的整體效率受到嚴重的限制?，F(xiàn)實中，處理器和內存的性能一直在提升但卻具有不同的提升速率，兩者之間的帶寬差距也在增加。大數據繼承了互聯網的數字化表示，傳統的內存器件DRAM用電容的充放電來表示“0”和“1”，為了防止電容因漏電而導致信息丟失，需要周期性地刷新DRAM以保存DRAM中的數據，這就帶來了計算系統的額外時間開銷，導致大數據的實時性需求得不到滿足。
(2)能源消耗大
能源消耗是現代計算系統設計的一個重要考慮因素。近年來，能源管理的研究大多集中在中央處理器的動態管理上，研究人認為它是能源消耗的最主要因素。然而，最近的研究表明，在現代計算系統中，內存已經成為最顯著的能源消耗部件，占據能源總消耗的30%～50%[7-11]。
DRAM內存被組織為一個包含行和列的網格，每一位數據都以小電容充電的形式存儲在這個網格中。漏電和頻繁的訪問會導致電荷耗盡，DRAM需要一個持續的刷新操作來維持它的數據，因此，進行刷新操作的電源就會導致持續的能源消耗。同時DRAM設置行和列給物理地址訪問時要消耗能源。當其他行需要訪問時， DRAM關閉一行也需要額外的能源開銷。此外，在進行實際的讀寫操作時，因?yàn)槁╇姾椭芷谛缘墓?yīng)，持續的備用電源都會造成能源的損耗。
雖然關鍵的大數據技術仍處在初步階段[2]，但是學術界和工業界對大數據的應用已經越來越廣泛，這些應用更多地轉移到包含大量信息和通信技術的大數據中心，呈現大數據中心化的特征。目前大數據中心包括數以萬計的服務器，其能源消耗量甚至可以超過一座小型城鎮的能源消耗量[12]。與此同時，這些服務器在日常工作中約有30%的時間是不承擔任何任務的，閑置的服務器只消耗能源，不產生價值，大數據中心的能源利用率普遍只有5%～10%[12]。
(3)存儲容量有限
當前需要存儲和處理的大數據達到了PB量級，因此存儲器的存儲容量和存儲密度也是一個亟須解決的問題。由于磁盤的I/O速度比計算系統其他部分慢5個數量級[13]，如果擴大磁盤容量，尋址時間會隨磁盤容量的擴大而增加，進而增加操作的時延，從而降低I/O的吞吐量。由于DRAM存儲密度較小、價格較高，如果擴大DRAM內存容量，則會導致能源消耗進一步加劇，并顯著增加計算系統的成本。
學術界與工業界都嘗試在軟件方面對現有的存儲機構進行改進，解決大數據存儲的問題，其中包括以Hadoop分布式文件系統(Hadoop distributed file system,HDFS)[14]和以非關系型數據庫(not only SQL,NoSQL)為代表的大規模分布式數據庫系統設計、基于以DRAM為核心的內存數據庫技術等。然而，這些軟件或軟硬件結合的方案都是從傳統的DRAM內存架構考慮的，沒有實質上的突破。在大數據應用的環境下，內存與外存之間的處理速率仍然相差很大，需要從硬件的角度考慮才能更好地滿足大數據應用的需求。
2.3 新型非易失性存儲器
由前文可知，以DRAM為核心構成內存的傳統架構已經不能滿足大數據的應用需求。隨著新型的非易失性存儲器阻變式存儲器(resistive random access memory，RRAM)、鐵電存儲器(ferroelectric random access memory， FRAM)、磁阻內存(magnetic random access memory，MRAM)、相變存儲器(phase change memory，PCM)以及閃存(flash memory)走出實驗室，NVM成本降低并實現了產品化，為研究適合高效率、低能耗的大數據存儲和管理的新型存儲架構帶來了新的機遇。
閃存技術的快速發展給數據管理研究帶來了巨大沖擊，但是受按頁存取的方式和存取性能等因素限制，閃存較適合作為二級存儲器[15]?；陂W存的數據存儲與管理技術只是優化了磁盤級別的I/O時延[16]，對傳統存儲架構的變革沒有太大的影響。
其他新型的非易失性存儲器還存在以下缺點。
● MRAM工作原理依賴磁性，磁性材料在200°C左右的溫度環境下會喪失磁性，而在制造和集成工藝的過程中，溫度通常會達到400°C;并且MRAM品質不容易控制，如果磁性薄膜系統沒有良好的均勻性，會導致寫入或讀取發生錯誤。
● FeRAM隨工藝縮小的能力比較差，存儲密度不夠高，在高密度非揮發型存儲器領域尚且不能和閃存競爭[17]。
● 雖然RRAM具有可縮小性好、操作電流低、讀寫速度快、阻態保持特性好等特點[18]，但其仍處于開發的初級階段，其開關阻變機理不夠清晰。
目前研究較成熟的PCM被認為是最有可能取代DRAM的非易失性存儲器。PCM以硫系化合物GST材料為存儲介質，利用納米尺寸的相變材料在晶態(材料成低阻狀態)與非晶態(高阻狀態)時呈現出的阻值差異實現數據存儲[19]，通過給上下級加一定的電壓，使相變材料在晶態和非晶態之間轉變。高阻下非晶態表示二進制“0”，低阻下晶態表示二進制“1”，從而能夠?qū)憽?”或“1”。綜合而言，PCM具有如下特征[15,20]。
(1)高存儲密度
NOR flash和NAND flash結構中，門電路厚度固定，需要高于10 V的電源供電，導致其存儲器體積很難縮小，而CMOS邏輯門只要1 V或者更少電源即可。根據摩爾定律，存儲器縮小一代，密集程度將提高一倍[21]。PCM可以將不同的電阻區組合在一個存儲單元內，存儲一個或以上的字節。其存儲單元小，相變材料體積小，具有很強的縮放性，從而存儲密度提升，內存容量擴大。
(2)非易失性
PCM利用相變材料(如硫系化合物合金材料Ge2Sb2Te5)的電阻值來保存數據，不需要像DRAM一樣通過電容的充放電來表示數據，也不需要通過周期性的刷新操作來維持存儲單元內的數據。掉電后數據存儲期限可達10年之久。
(3)按位尋址
PCM具有按位存儲的特性，其單元值可直接由“0”變?yōu)椤?”或由“1”變?yōu)椤?”，不需要單獨的擦除操作，可以降低能耗，節省時間。這與傳統的DRAM按字節尋址略有不同，只需更改少許內存管理策略。
(4)低能耗
PCM芯片是由相變材料構成的，漏電能耗極少，幾乎可以忽略不計，也不需要DRAM周期性地刷新電流。PCM最大的特點是，在大數據應用的環境中，相對于DRAM，能節約海量的能源消耗。
2.4 PCM的缺陷及大數據應用的需求
雖然PCM是最理想的內存選擇之一，但是PCM在讀操作和耐寫度兩方面存在明顯缺陷。一是讀寫不對稱。PCM讀取時延約為200～300 ns，具有與DRAM相近的讀取帶寬。但是PCM的寫速度較慢，是DRAM的1/10[22]，雖然PCM的寫速度比閃存快，但在大數據應用要求低延時的背景下需要考慮如何減少PCM上的寫操作以提升系統性能。二是耐寫度有限。過多的寫操作(106～108次)會導致PCM器件單元失效。這意味著，在最理想的情況下，一塊16 GB的PCM芯片的壽命為10年左右[22]，但由于寫操作的速率不同或者寫操作的分布不均勻，PCM芯片的壽命會進一步地縮短。
鑒于此，在大數據應用環境下，還需要對PCM進行以下兩方面的提升及優化，以更好地滿足大數據應用的需求。
(1)減少PCM上的寫操作
在實際應用中，從系統的性能考慮，對內存的讀寫速度有迫切的需求。然而PCM存在讀寫性能不對稱的問題，寫請求會導致讀時延延長2.3倍[23]。
當有許多寫操作發生時，一個較高的寫時延能夠通過緩沖區和智能調度來解決。但是，當一個寫請求被調度到一個PCM塊上時，如果這個塊在寫操作完成之前發出讀請求，那么這個讀請求就需要等待，因此，寫請求會引起讀請求時延的延長。和寫訪問請求不同的是，讀訪問請求是系統時延的關鍵，讀操作的延緩會對系統的性能造成顯著的影響。參考文獻[23]中的基準系統的讀時延為2 290個周期，是讀寫競爭較少的系統(1 000個周期)的3倍。如果寫時延縮減到1 000個周期，則讀時延會縮減到1 159個周期，這表明競爭主要是由寫請求引起的，并且是導致讀操作效率降低的主要因素[23]。所以，減少發生在PCM上的寫操作可以減少操作時延，提升系統性能。
(2)降低PCM的寫能耗
PCM不僅存在讀寫性能不對稱的問題，還存在讀寫能耗不對稱的問題。PCM使用的相變材料通過熱量的應用來轉換存儲單元內“0”和“1”的狀態。例如相變材料Ge2Sb2Te5(GST)，當其溫度超過其結晶溫度(300°C左右)但在其熔化溫度(600°C左右)之下時，就會進入結晶狀態來表示邏輯上的“1”;當熱度超過熔化溫度，GST就會進入非結晶狀態來表示邏輯“0”(亦即reset狀態)[24]。因此當對一個PCM存儲單元進行寫操作(set和reset操作)時，在位線①上需要不同的電流和電壓，并且需要不同的完成時間。reset操作需要最高水平的電壓在短時間內熔融相變材料，使PCM單元變成非結晶的狀態。set操作通過長時間的低電壓使存儲單元結晶化。因此對PCM的讀寫操作所需要的能耗存在較大的差異，讀操作的能耗與DRAM相近，寫操作的能耗卻比DRAM大[15]。
由于在PCM上進行寫操作會消耗大量的能源，如果不降低PCM寫能耗，在一定的寫次數之后，PCM內的存儲單元就會被損壞，從而引發如下兩個方面的問題。
● 影響PCM的壽命。應用通常會有對內存系統進行分布不均勻的寫操作，這會導致系統的壽命急劇下降，比在理想狀態下完全均勻地分布在PCM上的寫操作的系統壽命縮短1/20左右。在大數據應用和分析的全球化特征下，計算系統要承受更多的或者分布更不均勻的寫操作，如果不對這些寫操作進行處理和恰當?shù)牟渴?，那么?jì)算系統就會過早地?fù)p毀，造成不可估量的成本開銷。
● 影響PCM安全性。PCM某些單元損壞后可能會使原本存儲在這些單元的數據丟失。一個惡意的攻擊程序可以使PCM內存在其指定的某一行或小范圍內的某些行進行反復寫操作，致使PCM的存儲單元在一分鐘內出現故障甚至損壞[25,26]。此外，如果操作系統被攻擊者攻破，那么虛擬地址到物理地址的映射就會很容易被識破，攻擊者就可以做一個簡單的程序，通過將大量數據寫到精心挑選的緩存行，使緩存不斷刷新其數據。
運用合理的策略優化PCM的缺陷所帶來的問題，成為當前研究的熱點之一。
3、 PCM/DRAM混合存儲架構及優化策略
3.1 PCM/DRAM混合存儲架構的優勢
PCM存在高存儲密度、非易失性、低能耗等優點，而DRAM具有讀寫操作速度快的優勢，兩者結合，則可能既規避PCM讀寫不對稱等劣勢，又彌補DRAM低存儲容量、易丟失的缺陷，從而出現了PCM/DRAM混合存儲架構。
PCM/DRAM混合存儲架構就是用PCM芯片和DRAM芯片共同構成內存系統，以往對該架構的研究主要分成PCM/DRAM同級混合存儲系統和DRAM作為PCM緩存的內存系統。本節主要討論P(yáng)CM/DRAM混合存儲架構在性能和能耗方面與傳統DRAM內存系統相比存在的優勢。
(1)性能
大數據應用在傳統的DRAM內存架構下運行，由于DRAM通過充放電來表示數據的特性，所以應用需要等待多個周期才能存取數據進行讀寫操作。而在PCM/DRAM混合存儲架構中，影響系統性能的主要因素是發生在PCM上的寫操作所帶來的時延以及內存發生缺頁錯誤時需要等待的周期時長。IBM公司的研究提出了基于PCM和DRAM的混合存儲架構[22]，使用PCM能最大限度地?cái)U(kuò)充內存的容量，將快速的DRAM放在PCM內存和處理器之間，作為內存中的緩存區，提升系統性能。通過用更大的PCM內存和3%PCM內存塊大小的DRAM構成混合存儲架構來打破DRAM和PCM在時延方面的差距。研究中還提出了延遲寫管理(lazywrite organization)作為混合內存架構的管理機制，通過減少對PCM的寫操作來克服PCM寫速度較慢的缺點。同時還采取了行級回寫(line-level write back)、細粒度磨損均衡(fine-grained wearleveling)、頁級分流(page level bypass)等機制區分?jǐn)?shù)據塊的訪問頻繁性，減少PCM中的寫操作。實驗結果表明這些策略能顯著減少缺頁錯誤的發生，系統性能與傳統存儲架構相比提速3倍。
(2)能耗
能耗是計算系統在處理大數據應用時主要考慮的因素之一。DRAM內存系統的漏電效應導致處理大數據時會引起很高的能耗，如何平衡能源效率和系統性能是目前PCM/DRAM混合存儲系統的熱門研究方向。在計算系統中，圖形處理器(graphics processing unit,GPU)用于在通用內存中處理大規模的并行計算，這些并行計算會引起很多寫操作，由于PCM的讀寫不對稱，寫操作會引起更多的能耗(354%)[27]，Wang B利用PCM/DRAM混合存儲架構，通過硬件和編譯器優化GPU大規模并行計算環境下的能源效率。該方案通過調整硬件的構成和編譯器的功能，利用一個基于并行處理的數據遷移框架完成數據遷移，并利用編譯器抉擇數據遷移和數據部署的計劃，避免引起額外的讀寫操作，消耗大量能源。最終與只有DRAM構成和只有PCM構成的并行計算內存系統相比，在系統性能損失不到2%的情況下，能源效率分別提升了6%和49%[27]。
3.2 混合存儲架構的優化策略
基于以上論證，PCM/DRAM混合存儲架構在能耗和性能方面能對大數據應用進行優化，但是PCM讀寫不對稱和耐久度有限的缺陷會使混合存儲架構在大數據應用時出現時延高、壽命短等問題，下文將針對能耗和性能這兩方面討論優化策略和算法。
3.2.1 減少PCM上的寫操作
由于PCM的讀寫性能和能耗不對稱，過多的PCM寫操作會引起額外的系統的內存訪問開銷和能源開銷，減少部署在PCM上的寫操作不僅可以延長PCM的壽命，也可以提升PCM內存系統在應用環境下的性能，減少應用中的能耗開銷，達到更好的能耗優化效果。目前，減少PCM上的寫操作主要分為兩個方面：冷熱數據劃分和讀寫傾向劃分[15]。
(1)冷熱數據劃分
根據數據被訪問的頻率和讀寫操作的次數可以將數據劃分為冷數據和熱數據，將冷數據存放在PCM上，將熱數據存放在DRAM上，就可以將寫操作次數更多、訪問更頻繁的數據從PCM遷移到DRAM上，同時也就將寫操作遷移到DRAM上，減少PCM上的寫操作。
為了提升PCM系統性能，延長PCM系統的壽命，Lee S等人[28]提出了基于臟數據位和寫頻繁度的時鐘算法 (CLOCK with dirty bits and write frequency，CLOCKDWF)。算法利用PCM和DRAM同級混合存儲架構，將讀請求和干凈頁面(clean page)部署在PCM上，將寫請求和臟頁面部署在DRAM上。當一個寫操作發生在PCM時，這個頁面就會被標記為臟頁面， CLOCK-DWF算法就將這個頁面從PCM遷移到DRAM上。如果此時DRAM為滿，那么就會選中一個頁面遷移到PCM上。算法通過統計頁面的寫頻繁度區分頁面是熱還是冷，并通過臟數據位統計頁面的寫頻繁度。如果一個候選頁面的臟數據位為“1”，那么算法就會將這個頁面標記為干凈頁面但在寫頻繁度上加1，如果候選頁面的臟數據位為“0”，那么算法就會檢查這個頁面是熱還是冷，如果為冷就遷移到PCM上。實驗結果表明，與DRAM作為PCM緩存的混合存儲架構相比，算法平均能減少35.4%的寫操作，與傳統的CLOCK算法相比，平均減少14%的寫操作。
為了避免冷熱數據劃分帶來的遷移導致過多的寫操作，Lee M等人[29]提出了遷移優化的頁面替換時鐘(migrationoptimized CLOCK，M-CLOCK)算法。為了有效地區分DRAM上寫頻繁頁面和讀頻繁頁面，M-CLOCK算法利用了兩個時鐘指針：D指針和C指針。D指針負責管理熱臟頁面，C指針負責管理短期內不具有寫傾向的頁面。當一個候選頁面被寫操作重新訪問時，M-CLOCK算法就會通過寫傾向位和臟數據位確定這個頁面是否為熱臟頁面。當DRAM為滿，D指針就會在臟熱頁面里選擇一個具有最低寫頻繁度的頁面，如果頁面寫傾向位為“1”，那么這個頁面就會被選為候選頁面，否則就將頁面寫傾向位設置為“0”，然后指向下一個頁面。如果D指針找不到最低寫頻繁度的頁面(寫傾向位為“0”)，那么就會由C指針在干凈頁面內選擇候選頁面。M-CLOCK通過這樣的遷移方法，將DRAM中的讀冷頁面遷移到PCM上，與過往的算法相比，能減少最多98%的寫操作，最高提升34%的系統訪問時間。
為了在盡量小的性能代價下，優化混合存儲系統在應用環境下的能耗，避免不必要的DRAM到PCM頁面遷移所引起的寫操作，Shin D J等人[30]提出了自適應的頁面組管理(adaptive page grouping，APG)。算法認為物理距離相近的頁面具有相似的訪問請求次數，于是根據頁面的物理距離，統計頁表中各個頁面中讀寫請求的次數，從而決定訪問熱度，將訪問熱度相近的頁面聚類在一個分組，如果組的平均熱度超過熱度閾值，則將組設定為熱組;如果低于冷度閾值，就設定為冷組;熱度閾值和冷度閾值之間的頁面為暖組(warm group)。算法將熱組部署在DRAM上，冷組部署在PCM上，暖組不發生遷移操作。實驗結果表明，算法能有效地減少PCM寫操作，且與DRAM系統相比，減少36%的能源消耗，與低時延的PRAM相比，內存訪問效率增加了80%。
CLOCK-DWF算法通過數據被訪問的頻繁度與寫訪問請求的歷史記錄，準確地估計數據未來的冷熱度，并利用DRAM吸收更多的寫操作，但當寫請求訪問PCM上的一個頁面時，就會將這個頁面遷移到DRAM上，如果此時DRAM已滿，則需從DRAM里面選取冷頁面與PCM交換，如果后面這個頁面被寫請求訪問，那么又要將頁面換回到DRAM，引起大量的額外讀寫操作。而且當發生缺頁錯誤時，CLOCK-DWF將大部分的錯誤頁面部署到了PCM上，這也會引起額外的PCM的寫操作。
M-CLOCK算法根據數據的訪問熱度和是否為臟數據來決定數據是否需要遷移,還利用了一個懶惰遷移(lazy migration)來延緩PCM到DRAM的頁面遷移，解決CLOCK-DWF的遷移顛簸問題。
APG算法通過將熱度相近的頁面聚類在一起，并設置閾值，將頁面組劃分為冷熱組，但APG不能區分空間相鄰的頁面的訪問頻繁度，可能會造成冷頁面的遷移，導致額外的內存訪問時延。
(2)讀寫傾向劃分
讀寫傾向的劃分主要是根據數據的寫操作次數將數據劃分為具有讀傾向還是具有寫傾向，將具有讀傾向的數據存放在PCM上，將具有寫傾向的數據存放在DRAM上，可以減少部署在PCM上引起寫操作的數據，達到減少PCM上寫操作的目的。
以往的研究發現，大多數高速緩存中的未命中是由于被訪問的數據塊同時被重疊地映射到相同的緩存組，而在DRAM作為PCM的緩存的混合存儲架構中，緩存的未命中會導致數據寫回到PCM上?；诖?，Khouzani H A等人[31]提出了基于沖突的頁面分配算法(conflict-aware proactive page allocation algorithm)，利用虛擬頁面映射到物理頁的靈活性，根據頁面分段信息和DRAM中的未命中，通過設置不同的DRAM組，重新分布DRAM中有很高寫傾向的頁面。該算法由兩個部分組成。首先，內存控制器(MC)負責記錄DRAM上未命中的頁面沖突。其次，當內存發生頁面錯誤時，操作系統負責比較DRAM中的內存塊并選出具有更少頁面沖突的內存塊。這個部分能決定硬件的構成并展示在硬件成本和算法復雜度方面如何最大限度地發揮算法的效率。當一個訪問請求在DRAM上未能命中，而在PCM上命中了，這意味著，DRAM的大小或者相關性提高，就可以避免這次未命中并將其記作一個未命中的沖突。該算法為了記錄DRAM內存塊上的這些不同數量的未命中的沖突，在每個內存塊上設置了一個基于硬件的計數器。由于這些沖突數量可能會非常大，基于存儲開銷和訪問時間的考慮，該算法只在DRAM內存塊添加了一個2位飽和計數器用于區分更高沖突性和更低沖突性的內存塊。內存管理器負責管理DRAM和PCM之間的通信，也負責管理內存塊中的計數器。當發生更高優先級沖突時(即DRAM未命中而引起的寫回)，計數器的值就增加2;如果是常規沖突，計數器的值增加1。當發生頁面錯誤時，如果請求的頁面不屬于文本段，則將分配給該頁一個更低沖突性的內存塊。由于該算法只使用了一個低開銷的2位飽和計數器，直接比較所有計數器來找出最小沖突塊的代價是昂貴和不必要的，因此該算法還利用了經典的時鐘算法來找出最低沖突性的內存塊。當發生缺頁錯誤時，時鐘指針以循環的方式逐個掃描DRAM內存塊中的計數器。如果計數器的值不為零，則計數器的值減1;當時鐘指針指向計數器值為零的內存塊時，這個內存塊就會被選中，并作為候選的具有更低沖突性的內存塊，保存發生錯誤的頁面。在記錄驅動的實驗中證實了該算法能有效地減少PCM上的寫操作(25%)和提高DRAM中的命中率(減少27%的未命中)，因此，同時也能提高DRAM/PCM混合內存的性能和壽命。
為了減少PCM上的寫操作并且保持穩定的系統應用性能，Wu Z L等人[32]提出了基于訪問形式預測的LRU(accesspattern-prediction-based LRU，APPLRU)算法(②LRU 是 least recently used 的縮寫，即最近最少使用。LRU算法是內存管理的一種頁面置換算法)。APP-LRU算法中包含3個鏈表：LRU鏈表、PCM鏈表和DRAM鏈表。LRU鏈表用于管理PCM和DRAM，當一個頁面被訪問時，就會將其放置在LRU鏈表中最近最頻繁使用的一段。PCM鏈表和DRAM鏈表中所有的頁面都會被分成若干含有一定數量頁面的組。PCM鏈表中的同一組內所有的頁面都具有相等的寫次數，而DRAM鏈表中的同一組內頁面具有相等的讀次數。PCM鏈表(DRAM鏈表)頭部的組的頁面具有最大的寫(讀)操作次數，當一個頁面從磁盤里讀出來或從DRAM遷移到PCM(或從PCM遷移到DRAM)時，這個頁面就會被放置到鏈表的尾部。當讀取或更新DRAM中的頁面時，該頁面將會從屬于PCM鏈表中的組遷移到屬于DRAM鏈中的組。APP-LRU就是通過這樣的遷移方法來減少PCM上的寫操作的，在有效地減少PCM上寫操作的前提下，與CLOCK-DWF算法和LRU算法相比，其遷移操作是傳統算法的1/6左右。
為了在減少PCM上的寫操作的同時保證系統的命中率，確保系統在應用中的性能，Chen K等人[33]提出了保持命中率的LRU (maintain-hit-ratio LRU，MHRLRU) 替換算法。算法使用LRU鏈表管理混合內存架構中的內存頁面，所有頁面根據其最近的使用時間排列在內存中。當出現缺頁錯誤時，在最近最少使用位置的頁面就會被選中。在DRAM里，算法使用了一個基于DRAM寫數據的LRU鏈表(DRAM write-aware LRU list，DWL)，DRAM上的頁面根據最近的寫傾向時間排列在這個鏈表中。當發生頁面錯誤并選中一個候選頁面時，MHR-LRU就會檢測頁面的訪問是讀還是寫，并找出候選頁面的位置，如果頁面的訪問模式為寫并且部署在PCM上，那么算法實行頁面的遷移，釋放PCM中的候選頁面，并且將DWL鏈表中在最近最少使用位置的頁面遷移到PCM上，那么這個提出寫訪問請求的頁面就會被部署到DRAM上。實驗結果表明，與其他算法相比，MHR-LRU算法在保證命中率的情況下平均減少6.48%的PCM上的寫操作。
將具有寫傾向的頁面從PCM上遷移到DRAM上可以有效地減少PCM，基于沖突的頁面分配算法利用DRAM作為緩存，吸收了具有寫傾向的頁面，減少了PCM上的寫操作。在此前提下，還減少了由于緩存的未命中引起的對PCM的寫操作，最終延長了系統的壽命，同時也提升了系統的性能。但是對于利用DRAM作為PCM的緩存的混合內存架構，由于DRAM只作為系統的緩存，在后續的應用運行中，如果PCM上的頁面發生讀寫傾向的改變，那么就無法將PCM上的頁面遷移到DRAM上。
APP-LRU和MHR-LRU算法都利用了PCM/DRAM同級混合內存架構，APPLRU算法通過元數據表記錄頁面的訪問歷史區分頁面的讀寫傾向，MHR-LRU算法通過LRU鏈表管理讀寫傾向劃分后按照使用時間排序的頁面。APP-LRU由于沒有考慮頁面的使用頻繁度，所以可能會遷移最近使用比較少的頁面，降低系統的命中率，增加額外的時間開銷;MHR-LRU算法通過使用頻繁度的排序，保證了系統的命中率，但是僅能將DRAM上讀傾向使用不頻繁的頁面遷移到PCM上，不能將PCM上寫傾向使用頻繁的頁面遷移到DRAM上，不能更有效地減少PCM上的寫操作。
3.2.2 磨損均衡
在很多大數據應用場景中，寫操作會集中在內存的某一行或某一頁，承受過多寫操作的區域由于耐久度有限會更早地?fù)p壞，從而縮短PCM的整體壽命。磨損均衡(wear leveling)就是研究如何使PCM上的寫操作均勻分布，以延長計算系統壽命的算法?，F(xiàn)有的具有代表性的工作有以下幾個。
(1)Start-gap磨損均衡
由于現有的磨損均衡算法需要一個很大的表來追蹤發生在PCM上寫操作的次數，Qureshi M K等人[25]提出了Start-gap磨損均衡算法，利用一個簡單的物理機構，既避免了已有的磨損均衡算法所需的存儲空間和操作時延，同時也盡可能地達到了理想磨損均衡算法下PCM的壽命。算法利用了兩個物理寄存器Start和gap，還用了一個空隔行(gap line)，每發生100次寫操作就移動一次gap指針和空隔行，同時gap寄存器中的數值減1(gap寄存器初始值為當前總行數減1)，每次寫操作都從Start指針開始，其基本過程如圖1所示。當gap指針指向0時，Start指針和寄存器加1。Start-gap磨損均衡算法就是通過在連續不斷的PCM空間上不停地移動空隔行(不進行寫操作)達到磨損均衡效果的。但由于寫操作通常聚集在相鄰的行，實驗過程中，只能達到理想情況53%的效果，所以需要隨機地分配地址，將寫操作均勻地分布在不同的區域。Start-gap磨損均衡算法在此基礎上還分別引入了密碼學技術Feistel網絡和一個隨機可逆的二維矩陣，達到邏輯地址對物理地址的隨機代數式映射。最終，在采取了隨機地址映射的方法后， Start-gap磨損均衡算法能達到超過97%的理想狀況下PCM壽命的效果。

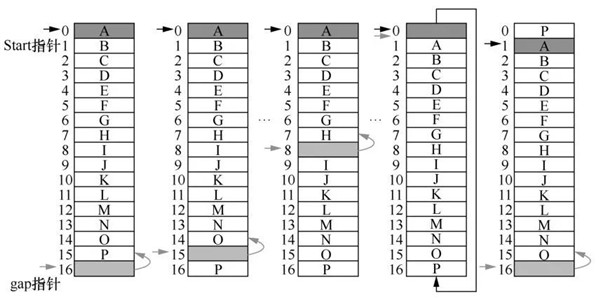

圖1 Start-gap磨損均衡算法
(2)軟件實現的磨損均衡算法
軟件實現的磨損均衡算法主要考慮的問題是，通過程序或者編譯器均勻分配PCM上的寫操作，并考慮內存訪問的時間。Hu J等人[34]提出的基于嵌入式系統的軟件實現磨損均衡，在數據已經被部署在混合存儲系統中，并且已經知道每個數據將會引起多少寫操作的前提下，利用程序?qū)崿F(xiàn)均勻分配PCM上的寫操作。循環的開始和結束將程序劃分為不同的區域。首先用最優數據分配(optimal data allocation,ODA)算法(③該算法無差別對待PCM的地址，總是將PCM上第一個可用的空間分配給變量配置數據的分布，以獲得分配在PCM上的變量)。然后利用一個數組W記錄PCM上每個地址的寫操作次數。然后軟件實現的磨損均衡算法將PCM按照地址的前后分為兩個組。對于第一個組的數據Dj，程序先通過數組W獲得地址addrj的寫次數，然后對地址addrj的寫次數和數據Dj的寫次數進行求和，再與閾值進行比較，如果寫次數的和小于或等于閾值，那么數據Dj將會留在原地址;否則，就從W里面找出寫次數最少的地址，并計算該地址的寫次數與數據Dj寫次數的和值，如果未超過閾值，則將數據Dj遷移到這個地址上，若超過閾值，則要重新設置閾值。對于第二組的數據Dk，程序直接從W找出寫次數最少的地址，并計算該地址的寫次數與數據Dk寫次數的和，如果未超過閾值，則將數據Dj遷移到這個地址上，若超過閾值，則要重新設置閾值。最后實驗中，軟件實現的磨損均衡算法在先利用ODA算法進行數據部署、在可接受的額外的應用時間開銷(5.46%)的前提下，使PCM的壽命時間平均延長了3.13倍。
(3)自適應磨損均衡算法
為了減少和均勻分配PCM上的寫操作，Park S K等人[35]提出了自適應磨損均衡算法(adaptive wear-leveling algorithm)。由于臟數據的清除會引起PCM上的寫回(write back)，增加應用過程PCM上的寫操作，因此首先將DRAM (3%)作為PCM的緩存并將DRAM緩存分為兩層，分別處理臟數據(dirty data)與干凈數據(clean data)。第一層利用傳統的LRU算法決定臟數據和干凈數據的替換順序，第二層通過統計臟數據的寫操作次數，將寫操作次數最少的臟數據替換出去。基于操作時間與一次所要交換的頁面數量的考慮，自適應磨損均衡算法第二步提供了一個自適應的多數據交換和移動的框架以實現磨損均衡。通過周期性地檢測最大寫入數的增量，查詢寫入訪問是否傾向某一行或某一頁，以此動態地調整頁面交換的負載模式。自適應磨損均衡算法的最后，在頁面或行交換的時候，將頁面或行內所包含的臟數據也先替換出緩存，并寫回到PCM上，避免了頁面或行交換和臟數據的重復寫操作。通過這3個步驟，自適應磨損均衡算法能將以往的磨損均衡算法下的PCM壽命從0.68年提升到5.32年。
(4)基于行的映射和循環利用磨損算法
已有的錯誤修改指針(error correcting pointers，ECP)算法在出現了不可修復的錯誤行的時候就將其標記為不可用，這樣就會造成PCM上的空間不連續，不能與Start-gap磨損均衡算法組合起來， Jiang L[36]提出了基于行的映射和循環利用(line-level mapping and salvaging，LLS)磨損均衡算法。首先將PCM上一定的空間分為28個數據塊作為主空間，其余的作為備用的PCM空間。用已有的循環利用算法ECP對出現錯誤的行進行修復，當出現第一個ECP無法修復的錯誤行時，就啟用LLS，LLS將主空間的錯誤行部署到備用的PCM的空間，這樣錯誤行就能被標記并且重映射到一個健康的行中。當PCM主空間里損壞的行比備用PCM空間里還未損壞的行多時，就會激活PCM的大小調整，以提供PCM上連續的地址空間。LLS磨損均衡算法比ECP算法下PCM壽命平均延長了24%。
(5)基于桶和基于數組的磨損均衡算法

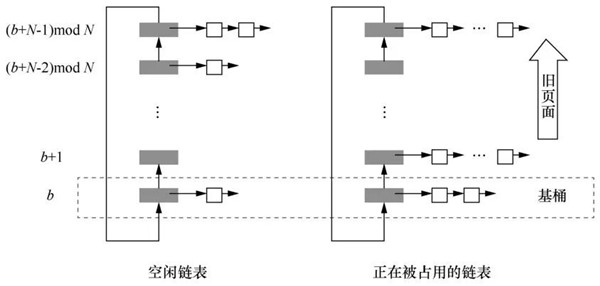

基于時間和空間復雜度的考慮， Chen C H等人[37]提出了基于桶和基于數組的磨損均衡算法?；谕暗哪p均衡算法如圖2所示。先將PCM內的頁面以桶的形式按照頁面的磨損程度聚類，在桶內的頁面按照寫次數的多少排列，再將這些桶分為兩個鏈表，即空閑鏈表和正在被占用的鏈表。當需要調用頁面時，先調用空閑鏈表中磨損程度最低的頁面，如這個桶為空，則將正在被占用鏈表的基桶(磨損程度最低)頁面的數據寫入寫次數最多的空閑頁面，然后再調用這個頁面?；跀?shù)組的磨損均衡算法如圖3所示。在物理頁面上添加了兩個物理計數器b、m和一個指針，當頁面的磨損程度超過了初始設定的閾值，就以指針為中心，將鄰近的若干個頁面磨損程度最低的頁面交換。最終，基于桶和基于數組的磨損均衡算法下的PCM內存壽命達到了完全磨損均衡理想狀態下的80%。
圖2 基于桶的磨損均衡算法
圖3 基于數組的磨損均衡算法
磨損均衡算法小結如下。
● Start-gap算法將PCM內存行移動到鄰近的地址空間，利用兩種隨機映射地址的技術，分配區域集中的寫操作。
● 軟件實現的磨損均衡算法通過數組統計數據的寫次數，利用軟件對數據進行遷移，但由于該算法要先利用ODA算法對數據進行分配，所以會引起額外的內存訪問時間開銷。
● 自適應的磨損均衡算法能夠根據寫操作的分布情況，自動調整數據的交換和遷移，在盡量避免不必要的交換和遷移引起的額外的寫操作前提下，達到了良好的延長PCM壽命的效果。但是該算法需要大量的附加硬件支持，每512 MB的PRAM就需要32 MB的內存空間以支持算法。
● LLS算法通過對硬件故障修復技術ECP的改進，使PCM上的可使用地址恢復連續性，得以和Start-gap算法結合，同時實現PCM的回收利用和磨損均衡的效果。
● 基于桶和基于數組的磨損均衡算法僅能達到理想狀態下PCM壽命的80%，會引起2%的額外寫操作，但由于算法不需要跟蹤內存頁面的寫頻繁度，所以對系統的性能影響幾乎為零。
3.2.3 PCM的故障處理
傳統的DRAM技術擁有容錯技術，在沒有壽命限制的情況下，內存系統利用錯誤檢查和糾正(error checking and correcting，ECC)編碼修復DRAM中的瞬態故障。然而在PCM內存系統中，由于在一定次數的寫操作之后，存儲單元很快被磨損，基于電阻內存的ECC修復編碼快速失效。一旦存儲單元出現了故障，該單元上的數據就無法繼續使用，PCM也會被認定為已經損壞，所以，在PCM/DRAM混合存儲系統中，需要新的容錯機制以修復內存存儲單元的故障。為了保證存儲在PCM上的數據的安全性，修復PCM上的故障存儲單元，目前主要的工作如下。
(1)ECP算法
為了盡量減少寫磨損，處理永久性的存儲單元故障，提高內存系統的壽命，修正早期的存儲單元故障，Schechter S等人[38]提出了ECP算法。ECP算法通過將故障單元的位置永久編碼到表中并分配單元替它們來糾正錯誤。圖4(a)顯示了ECP算法一個最簡單的應用，即對一個位的修正，當一個位出現故障時，這個位就會被標記為滿，修正指針就會指向這個位，然后就會用一個新的存儲單元存儲這個位原來具有的值。當需要對內存單元進行n位修正時，如圖4(b)所示，當出現第一個故障時，就利用修正記錄位0進行修正。當替代的單元也出現了故障時就用圖4(c)的方法進行修正，當修正指針發生故障時就會利用圖4(d)的方法進行修正。ECP算法在大量的寫操作發生后，仍能保持頁面的健康性。

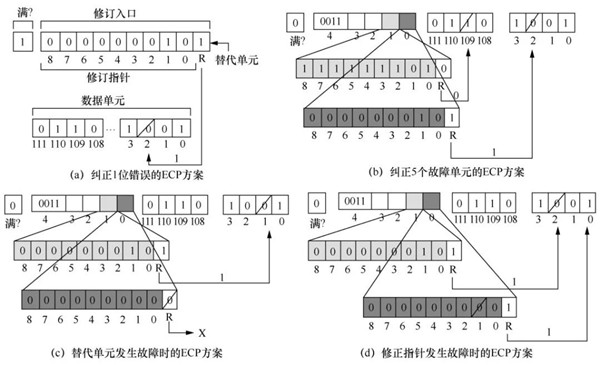

圖4 ECP的應用例子
(2)動態復制的內存
為了在硬件和操作系統層面有效地延續PCM的物理可使用性，Ipek E等人[11]提出了動態復制的內存(dynamically replicated memory，DRM)算法修復PCM上的硬件故障。為了便于動態復制，DRM引入了一個新的間接尋址層，位于系統的物理地址空間的PCM和真實地址空間的PCM之間。物理地址中的每一頁都被映射到一個未使用過的無故障的真實頁面，或兩個有故障的但在同一個位上沒有故障的兼容性頁面，因此，可以配對在每一個位上進行讀寫操作的物理頁。為了完成這樣的映射，DRM算法在PCM上存儲了3個獨立的副本表，若對第一個副本表的復制出現錯誤，那么系統就會嘗試第二個副本表、第三個副本表;如果所有的副本表都出現故障，相應的物理頁面都會被棄用。為了從映射之后的PCM地址獲得數據，DRM算法利用硬件追蹤真實地址，并利用操作系統保證沒有不兼容的頁面被配對在一起。DRM算法與傳統的內存錯誤修復機制相比，在過程變化程度(process variation，以下用CoV表示)不同的情況下，能不同程度地延長PCM的壽命。當CoV=0.1、CoV=0.2和CoV=0.3時， DRM能分別將PCM的壽命延長至1.25倍、2.7倍和40倍。
PCM的故障處理技術算法小結如下。
● ECP算法利用操作系統對出現故障的單元進行追蹤，將其標記為不可用并取回?cái)?shù)據。ECP算法標記所有的出錯單元，因此當故障單元數超出了一定的限制后，ECP算法便無法進行修復，并且會使PCM上的可使用地址空間不再連續，無法繼續使用其他利用隨機地址映射方式的優化技術。
● DRM算法動態地配對兩個故障頁面，從中獲得一個可使用的頁面來回復PCM早期的故障頁面，但動態配對需要檢測兩個故障頁面的故障單元數和故障單元的位置，如果故障頁面的故障單元過多，會導致大量額外的時間開銷和能耗開銷。
所以故障修復處理技術必須與現有的磨損均衡算法和減少PCM上寫操作的算法結合起來，才能更好地延長PCM的壽命，并節省時間與能源開銷。
4、 混合內存未來的優化及研究方向
4.1 已有工作的不足
現有工作存在以下不足。
● DRAM作為PCM的緩存的混合內存架構，如果沒有額外的存儲容量的支持與開銷，系統的性能優化效果不能得到保證，與存儲容量較小的DRAM系統相比，性能的優化效果顯著，但與存儲容量相近的DRAM系統相比，性能上還是存在微弱的劣勢。
● 在PCM和DRAM同級混合內存架構中，數據部署在不同的存儲介質中，而由于PCM和DRAM的性能屬性不同，對數據進行冷熱度和讀寫傾向劃分時，需要統計數據的讀寫歷史次數，這會導致額外的時間開銷和能耗開銷，而且數據的劃分會導致遷移操作，這些遷移操作會引起額外的讀寫操作，降低PCM和DRAM同級混合內存架構的優化效果。
● 對于讀寫傾向的劃分和冷熱數據劃分，冷頁面的遷移會帶來PCM上不必要的寫操作，同時PCM與DRAM之間的頁面遷移次數與遷移時機的不恰當也會導致遷移顛簸。
● 在以往磨損均衡的研究工作中，數據的交換和遷移會導致額外的PCM上的寫操作，目前可依靠良好的閾值設定來控制數據的交換、遷移的次數和頻繁度，但靜態的閾值設定無法滿足應用寫操作的動態變化，動態的閾值設定則需要硬件、操作系統或者軟件來支撐，帶來額外的成本開銷與時間開銷。
● 在PCM的故障處理中，最顯著的問題是，當PCM的故障單元超過一定的限制后，這些技術就無法再使用，而將磨損均衡與故障處理的技術結合起來需要提供連續的PCM可使用的地址空間。
4.2 PCM/DRAM混合內存的優化研究方向
在大數據應用優化的需求背景下，對PCM/DRAM混合內存管理策略的研究，關鍵在于結合應用特征以及算法策略，并進行適當?shù)恼{(diào)整以適應不同的應用指標和架構環境。例如，磨損均衡中所提到的LLS算法，就是通過改變故障修復策略，在PCM上保持了連續的空間，滿足了磨損均衡算法的需求。基于PCM和DRAM的關系，可以在兩種不同的架構方式下考慮。
在DRAM作為PCM緩存的混合內存架構下，由于PCM的空間地址是獨立的，所以可利用PCM的故障修復處理技術，延長系統的壽命。DRAM作為PCM緩存的混合內存架構，可采用磨損均衡算法對PCM內存上的寫操作進行分布，延長系統的壽命。此外還可充分發揮DRAM緩存能吸收PCM上的寫操作的優勢，允許磨損均衡的遷移和交換操作引起的額外寫操作。同時擴大內存PCM的容量，使系統的性能得到提升，也可以承擔由于控制磨損均衡所需要的硬件開銷。在保證了系統的壽命的前提下，利用DRAM作為PCM緩存的混合內存架構自身的性能優勢，對大數據應用進行優化。
在PCM/DRAM同級混合內存架構下，由于PCM動態(讀寫操作)能耗比DRAM高，PCM的寫操作效率是DRAM的1/8，所以在PCM/DRAM同級混合內存架構中，需要將寫傾向的頁面或其他存儲結構維持在DRAM上，并且要維持系統的命中率，避免遷移之后的缺頁錯誤。利用DRAM動態能耗低和讀寫操作性能優化的特性，避免DRAM的漏電。對于在PCM/DRAM同級混合內存架構上減少PCM寫操作的算法，可以動態地統計DRAM上和PCM上頁面的寫操作，根據這些頁面的冷熱度聚類在一起，再依據它們的寫操作次數按升序排列在某一數據結構中，當PCM發生寫操作時，釋放PCM被選中頁面，從DRAM中將寫次數最少、最冷(最空閑)的頁面遷移到PCM上，若DRAM無空閑頁面，就將PCM中寫次數最多、最熱的頁面與DRAM中寫次數最少、最冷(最空閑)的頁面交換。
基于上述分析，可以將未來的研究方向[39]概括為以下幾個方面 。
● 研究?jī)?nèi)存容量配置對性能的影響?；旌蟽?nèi)存可以按比例為1:1的DRAM和PCM容量比配置，但PCM具有良好的擴展性，因此未來的內存容量配置也可能為較大容量PCM和較小容量DRAM的混合，所以需要研究評測內存容量配置對內存性能的影響。此外，結合大數據應用的具體特征，例如數據的讀寫頻率與模式等，獲得最佳內存配置在性能與成本間的平衡。
● 研究不同結構的混合內存DRAM/PCM。混合內存分為平行結構和層次結構。平行結構可避免存儲相同的數據，更好利用DRAM的容量;層次結構是DRAM作為PCM的緩存，能更好地緩存頻繁訪問的數據，減少DRAM和PCM間的數據移動開銷。此外，結合大數據應用的具體特征，探索不同結構的適用性問題。
● 研究PCM的耐寫性問題[40]。過多的寫操作會導致存儲單元磨損，減少PCM壽命，可分析在不同應用的讀寫、訪問、存儲的行為下PCM使用的壽命情況，從而從體系結構方面更好地提高壽命及其耐寫度。研究新的耗損均衡算法，根據應用場景的不同動態地調整讀寫策略，延長新型NVM的使用時間。研究新的緩存訪問控制算法來減少寫操作。
● 研究混合內存能耗問題。PCM靜態功耗低于DRAM，但是動態寫能耗高于DRAM，因此需研究不同大數據應用下兩者內存的能耗差異，并基于這種差異探索應用感知的優化策略，降低內存器件的能耗。此外，研究低開銷的糾錯方法，在保證糾錯準確率的前提下盡量減小開銷。
● 研究PCM的安全性問題。利用PCM的非易失性，可以在內存中直接對部分?jǐn)?shù)據做持久化。另外，PCM非易失性的特征帶來了數據信息泄露的安全隱患。研究壞塊復用方法，將壞塊中未損壞的部分組合起來;研究壞塊丟棄策略，將緩存中出現的壞塊丟棄，然后指導其他數據被正確分配、訪問，維護數據的一致性。目前，安全性研究展望主要包括4個方面[41]：融合權限和保護機制、加強程序安全、使用非易失緩存和提供硬件支持保持?jǐn)?shù)據一致性、減少PCM的保持時間以降低數據被竊取的風險。
● 研究數據標簽化及數據部署問題。與傳統內存系統不同的是，混合存儲架構下每種內存介質的性能差異較大，導致在內存頁面管理上必須將不同存儲介質的頁面區別對待，因此合適的數據分類非常重要[15]。需要研究數據標簽化(即對數據進行劃分)以及數據在混合存儲器件上的部署問題。
5 、結束語
本文通過分析大數據的應用特征和以PCM為代表的新型非易失性存儲器的特點，闡述了混合存儲架構在性能和能耗方面與傳統內存架構相比存在的優勢，并討論了混合架構的優化算法，總結了未來的優化和研究方向。在未來的發展中，PCM/DRAM混合內存架構可以逐漸取代原有的DRAM架構，成為計算系統的內存。通過擴充內存的容量，提升計算系統在大數據應用背景下的性能，節省計算系統在大數據應用背景下的能耗，滿足大數據應用的數字化、全球化、超海量、實時性和中心化等特性。
